System automatyki źródła ciepła i chłodu w Zespole Szkolno-Przedszkolnym z salą sportową w Lutyni - trzy projekty na przełomie 2017/2018

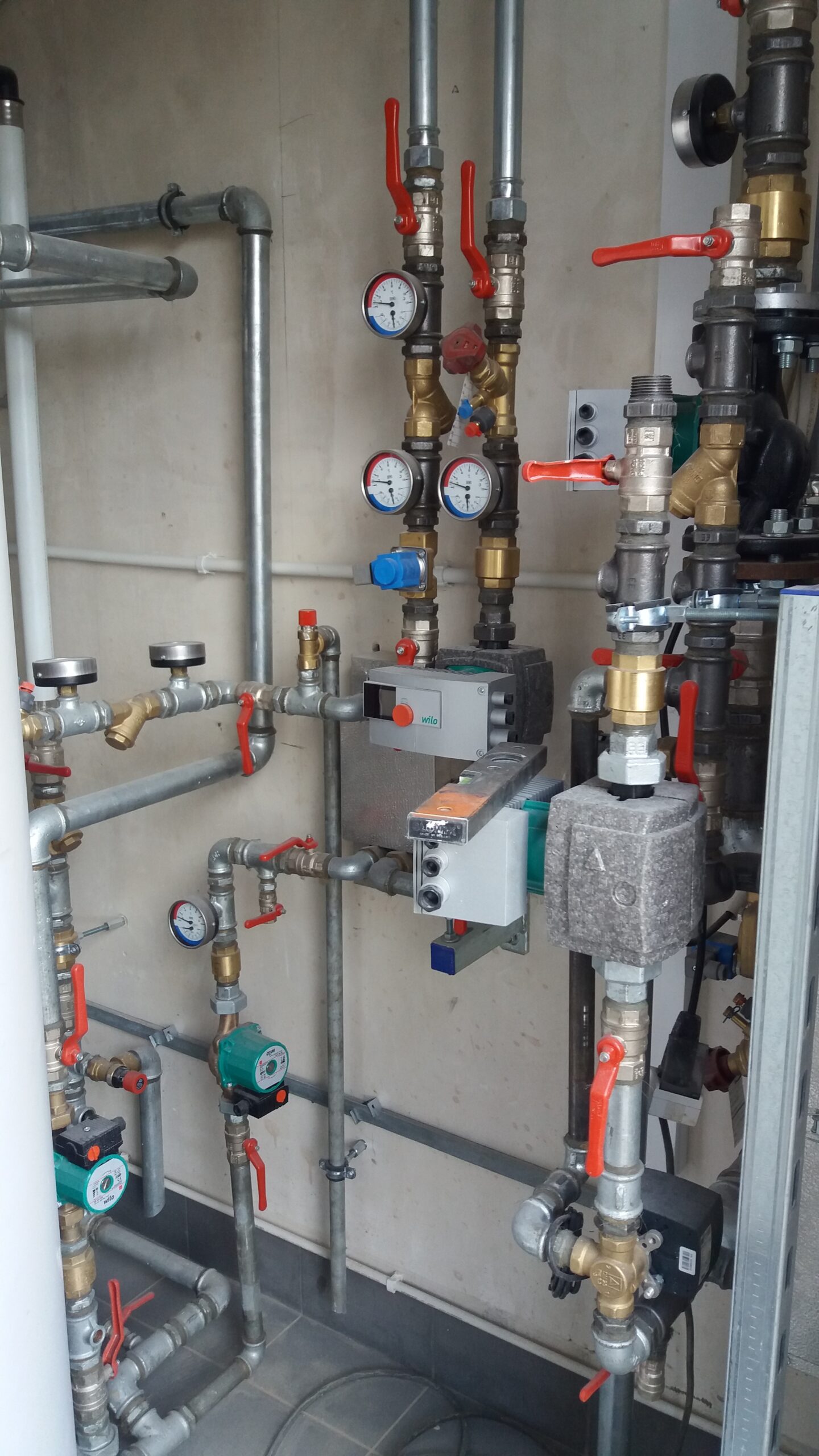

W Zespole Szkolno-Przedszkolnym w Lutyni na przestrzeni od listopada 2017 do marca 2018 zostały zrealizowane trzy projekty automatyki. Pierwszym chronologicznie jest projekt w budynku przedszkola, drugim jest projekt w sali sportowej, a trzecim w szkole podstawowej. System automatyki znajdujący się w rozdzielnicach ma za zadanie sterowanie pracą kotłowni dostarczającej ciepło oraz chłód do instalacji budynku przedszkola, sali sportowej oraz szkoły. System zarządza pracą źródła ciepła i chłodu. W sali sportowej jest to zestaw czterech pomp ciepła, trzech kotłów gazowych firmy ROBUR, w przedszkolu zestaw trzech pomp ciepła, trzech kotłów gazowych, natomiast w szkole trzech pomp ciepła i dwóch kotłów gazowych. System zarządza również pracą instalacji odbioru ciepła i chłodu: centralnego ogrzewania, ogrzewania podłogowego i ciepłej wody użytkowej.
Zakres prac w przypadku każdej rozdzielni:
- Oprogramowanie sterowników PLC serii FLEXYS firmy Selec

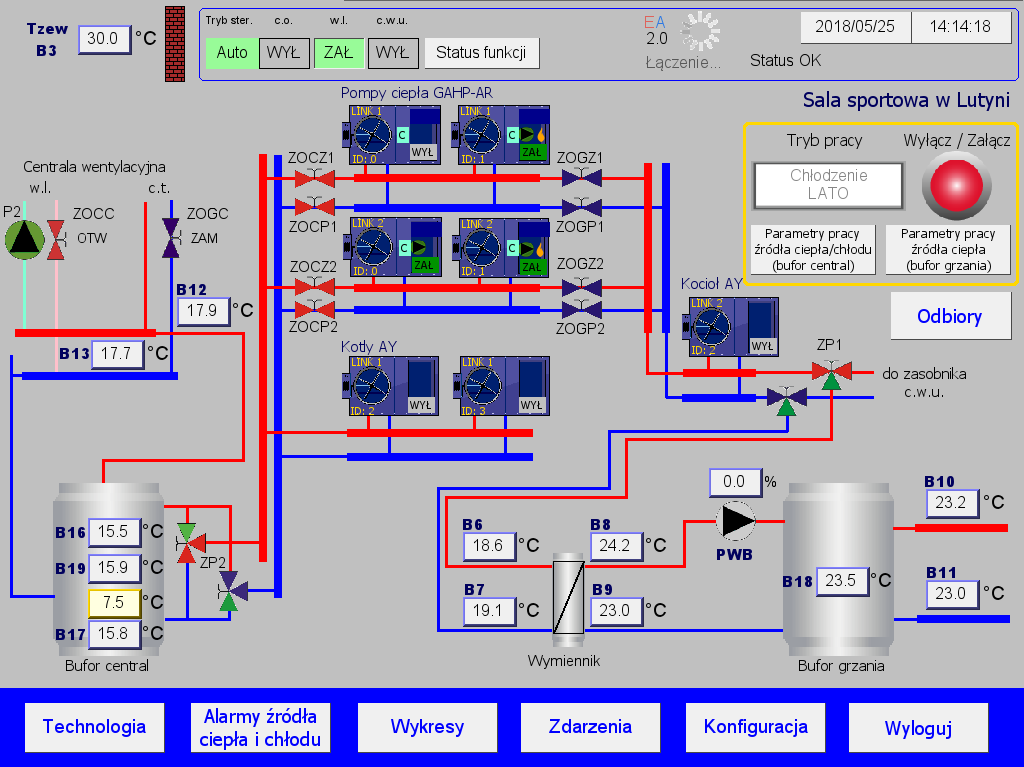

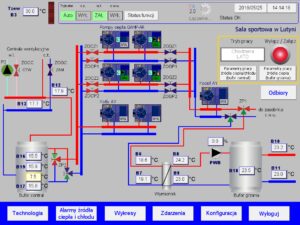

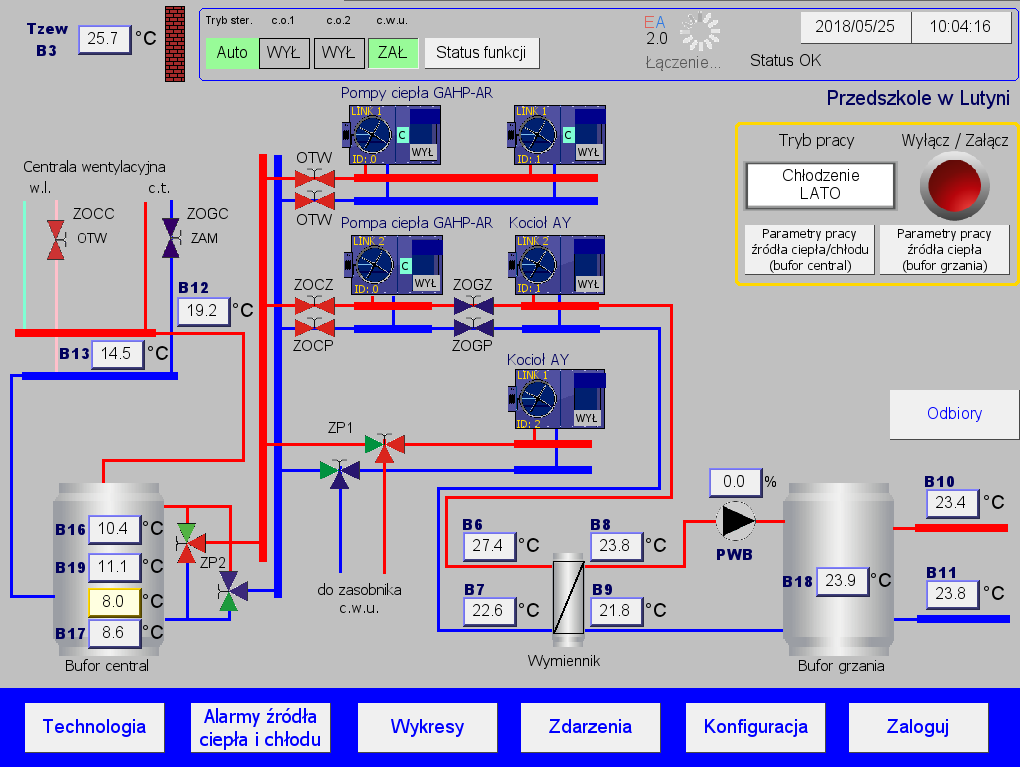

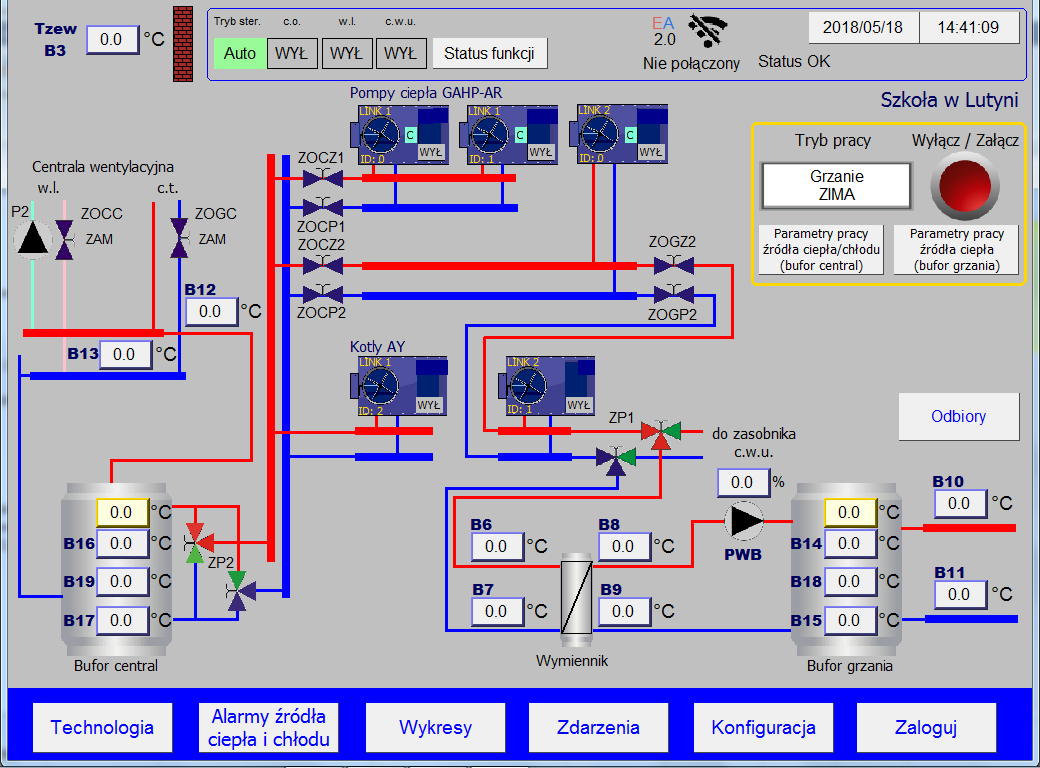

- Oprogramowanie panelu HMI Weintek MT8102iE 10”
- Wykonanie dokumentacji w programie PC Schematic

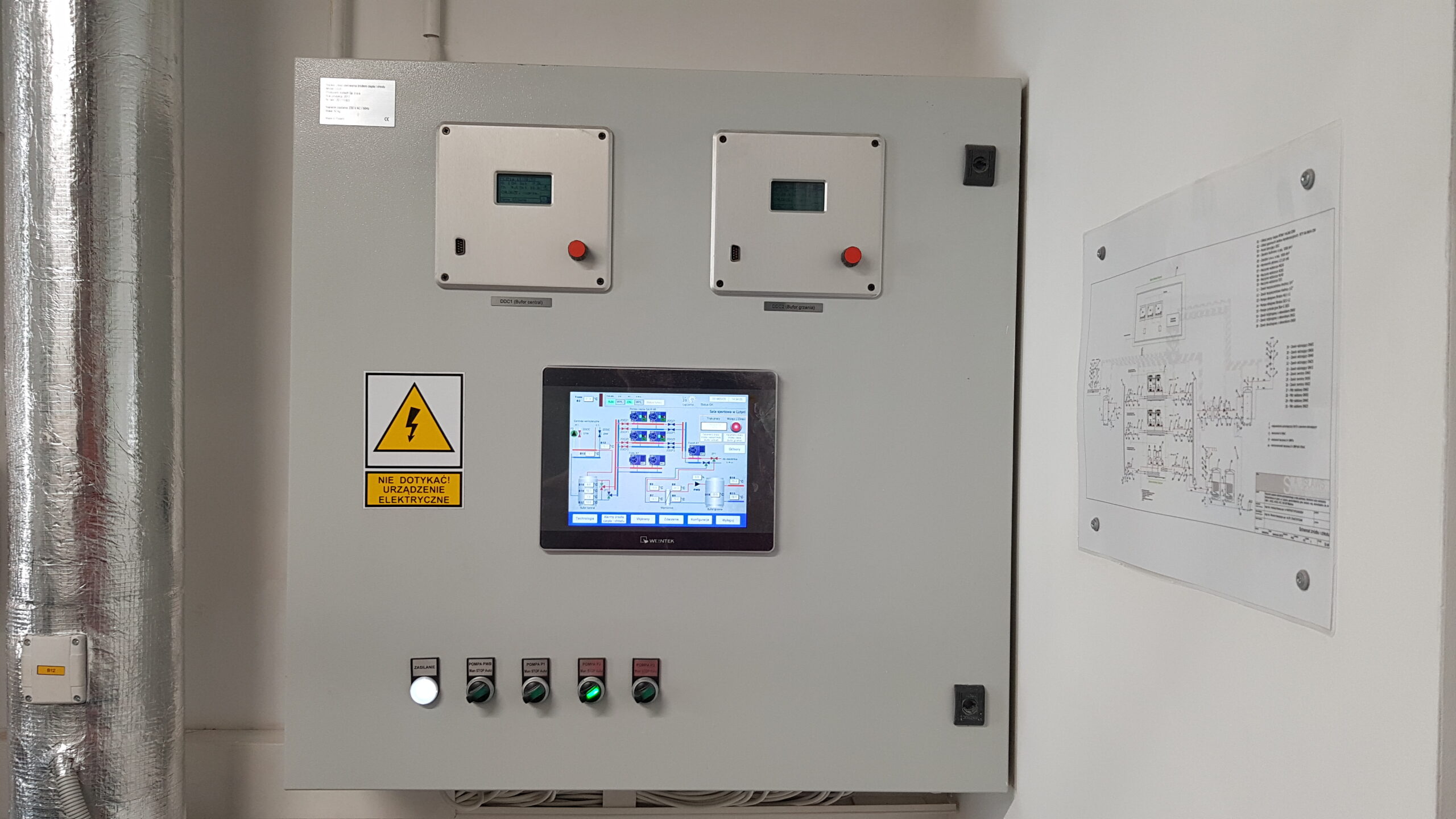

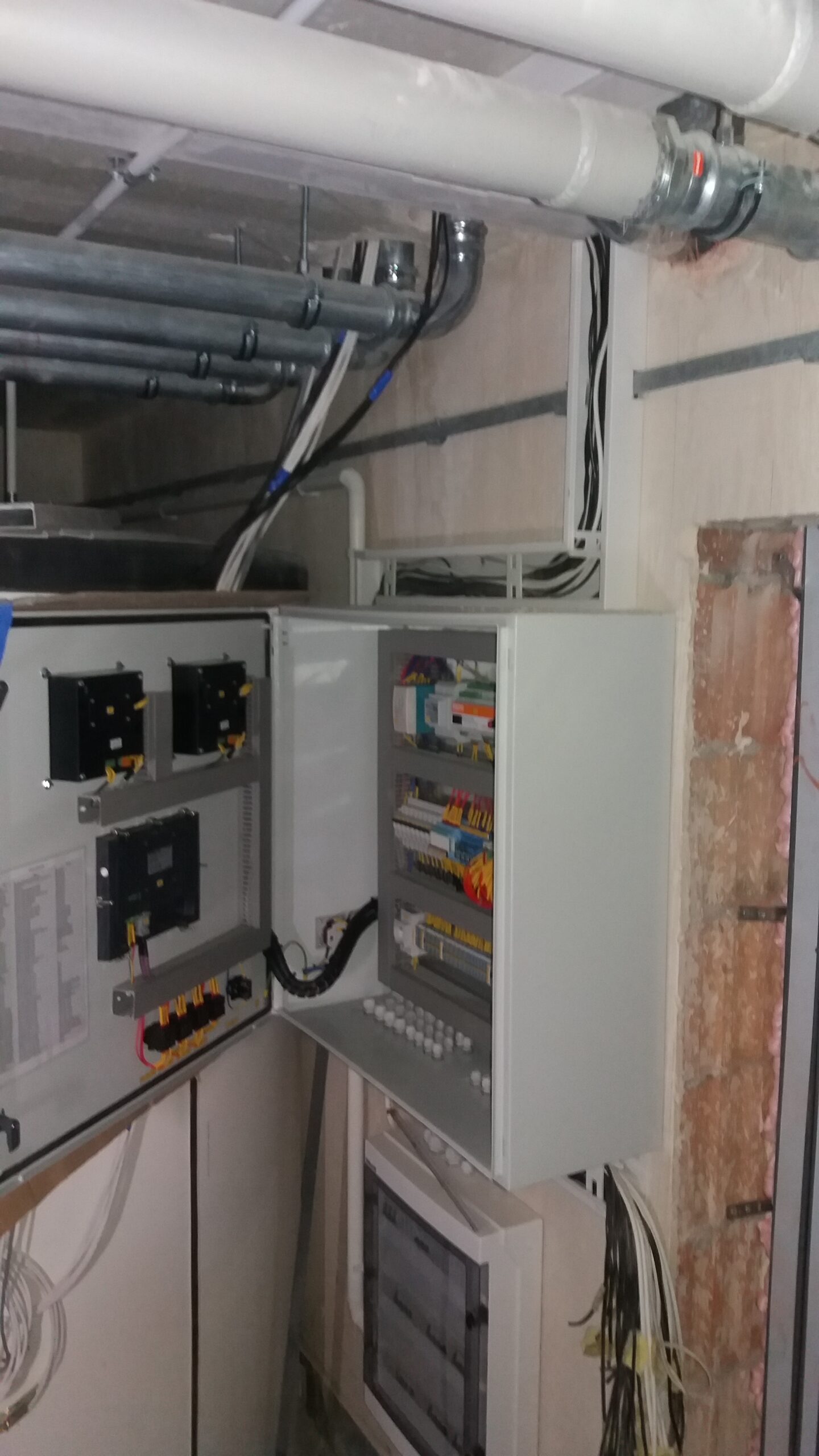

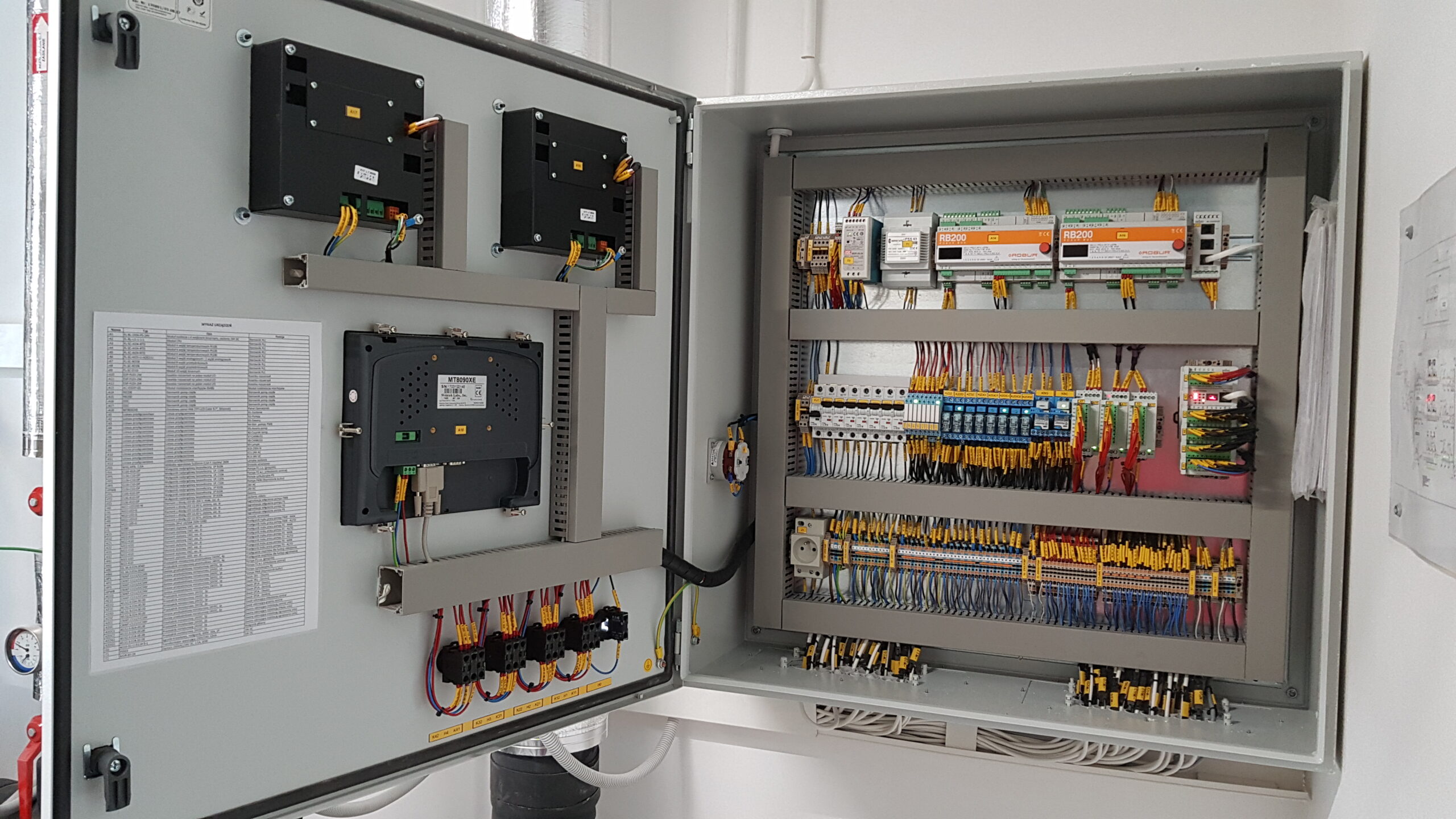

- Montaż szafy sterowniczej
- Montaż, konfiguracja i rozruch układu na obiekcie
- Zdalny dostęp do aplikacji z wykorzystaniem bezpiecznego połączenia VPN z poziomu komputerów PC i urządzeń z systemem Android
Automatykę wykonaliśmy na zlecenie firmy Gazuno.
