System automatyki centrali w Domu Pomocy Społecznej w Zochcinku - październik/listopad 2018

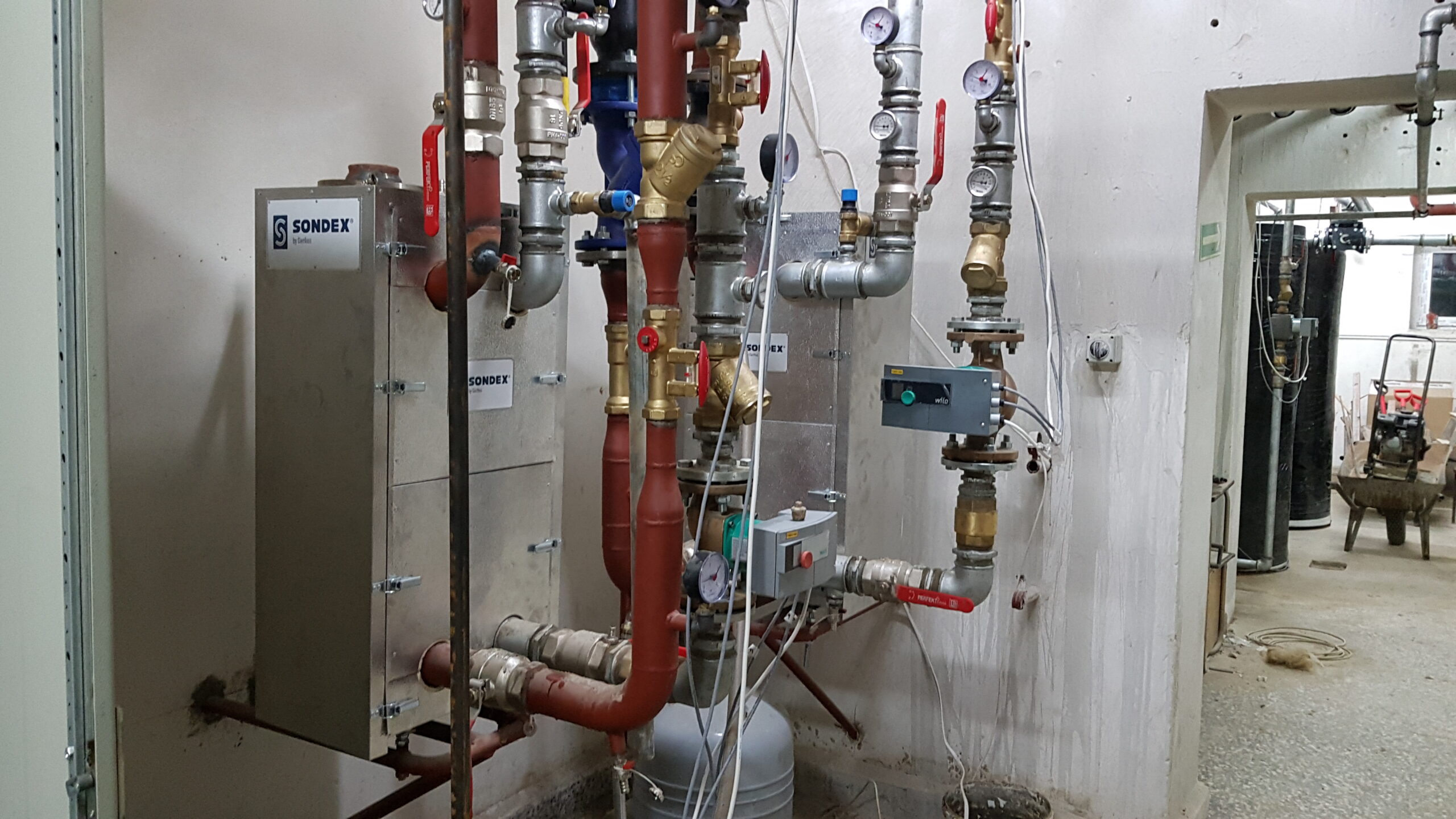

System automatyki znajdujący się w rozdzielnicach w Budynku A oraz B ma za zadanie sterowanie pracą kotłowni dostarczającej ciepło do instalacji grzewczych budynku szkoły. System zarządza pracą źródła ciepła, tj. zestawem pięciu pomp ciepła, trzech kotłów gazowych firmy ROBUR – w przypadku Budynku A, natomiast zestawem pięciu pomp ciepła, czterech kotłów gazowych w przypadku Budynku B. Ponadto system zarządza pracą instalacji odbioru ciepła: centralnego ogrzewania i ciepłej wody użytkowej.
Zakres prac w przypadku obu budynków:
- Oprogramowanie sterowników PLC serii FLEXYS firmy Selec

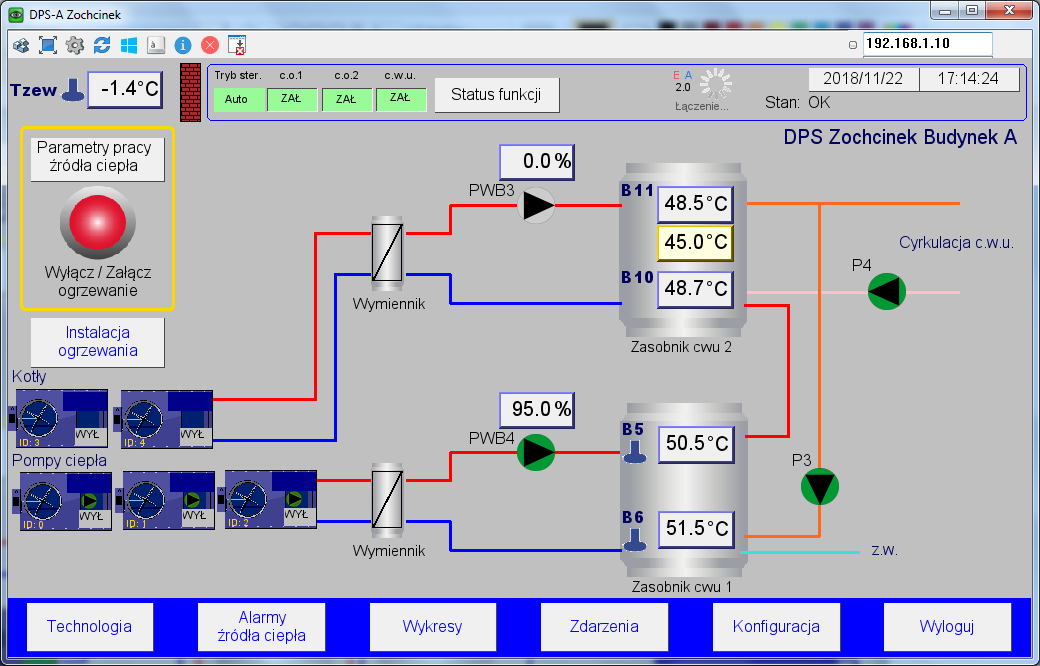

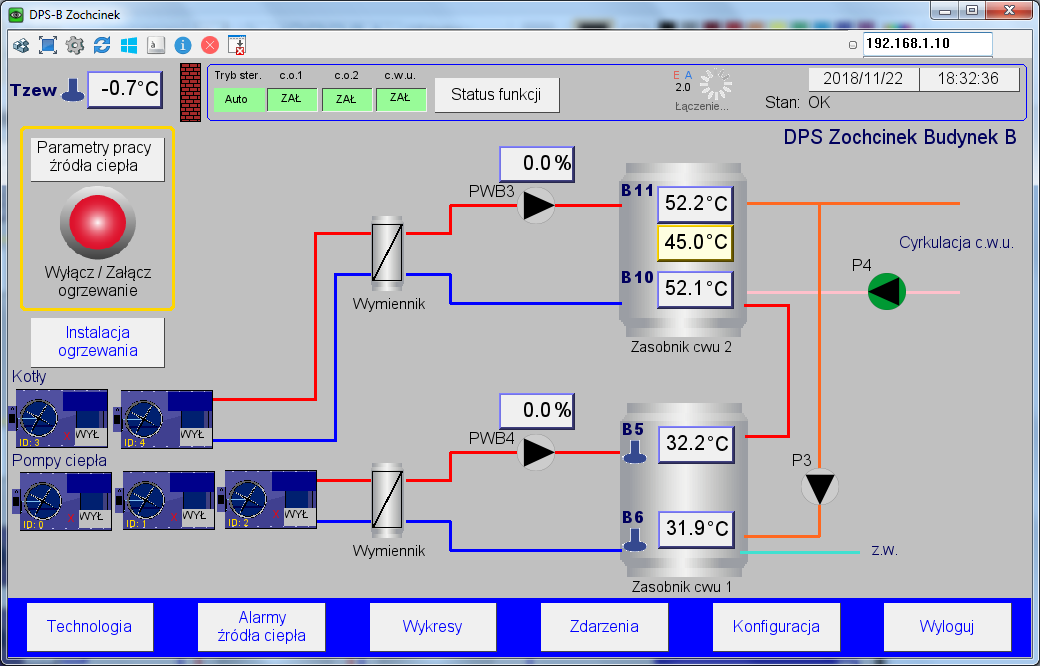

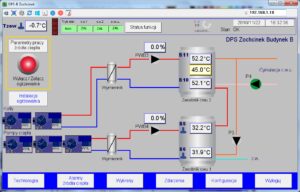

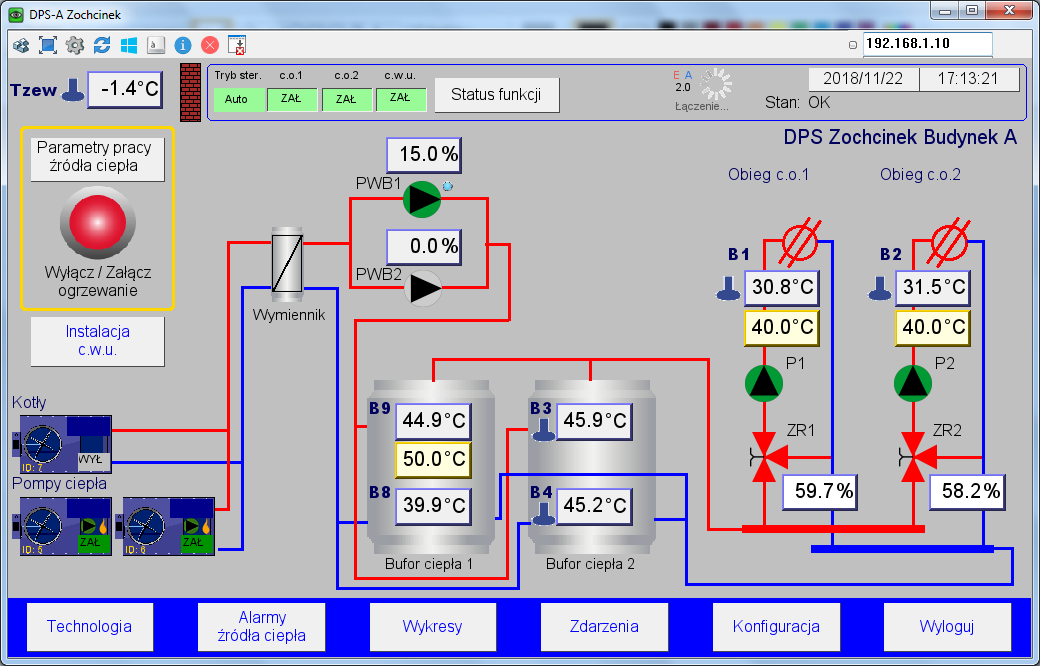

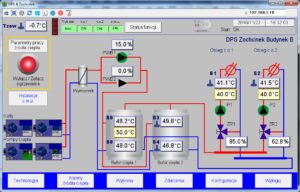

- Oprogramowanie panelu HMI Weintek MT8102iE 10”
- Wykonanie dokumentacji w programie PC Schematic

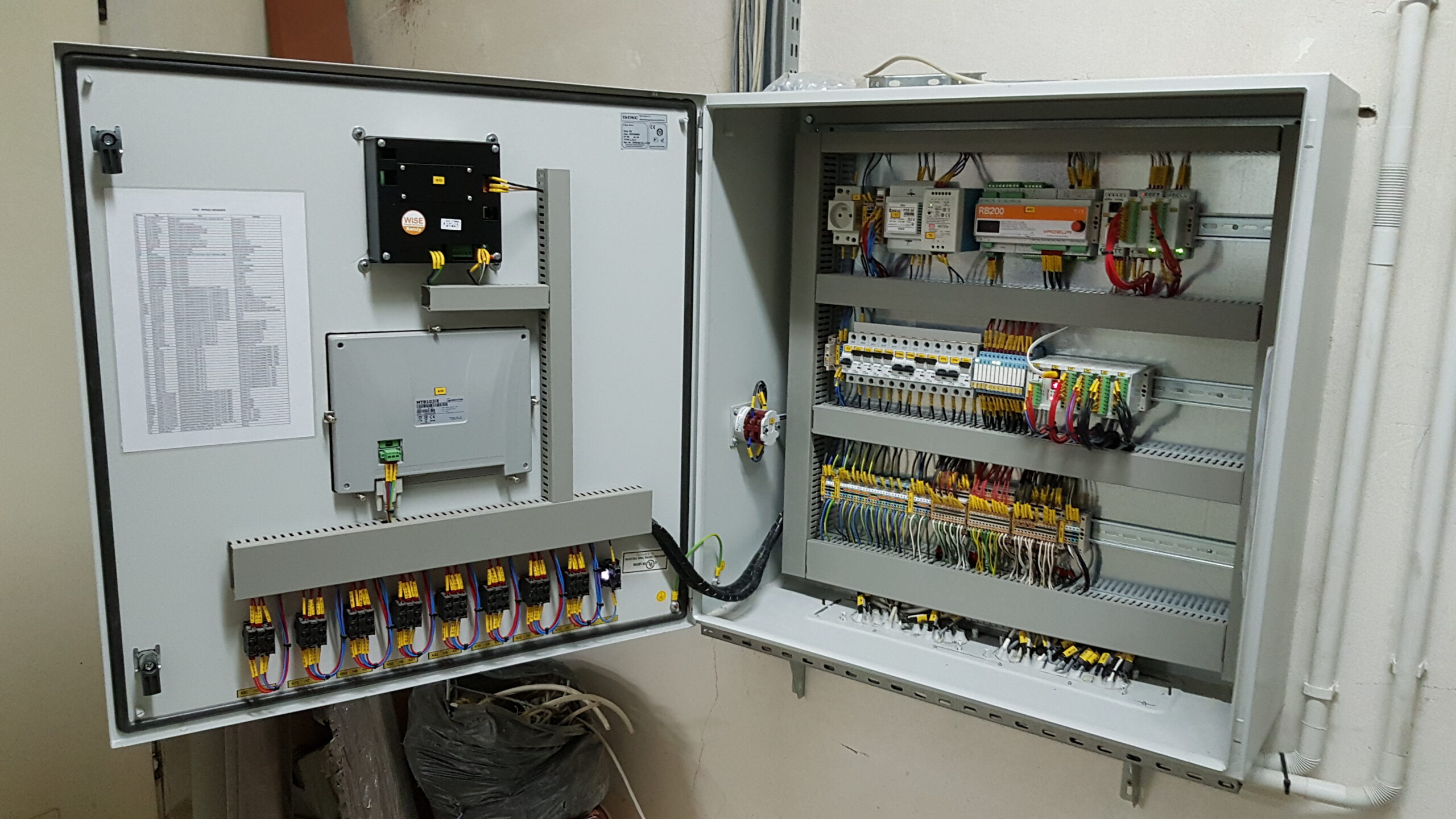

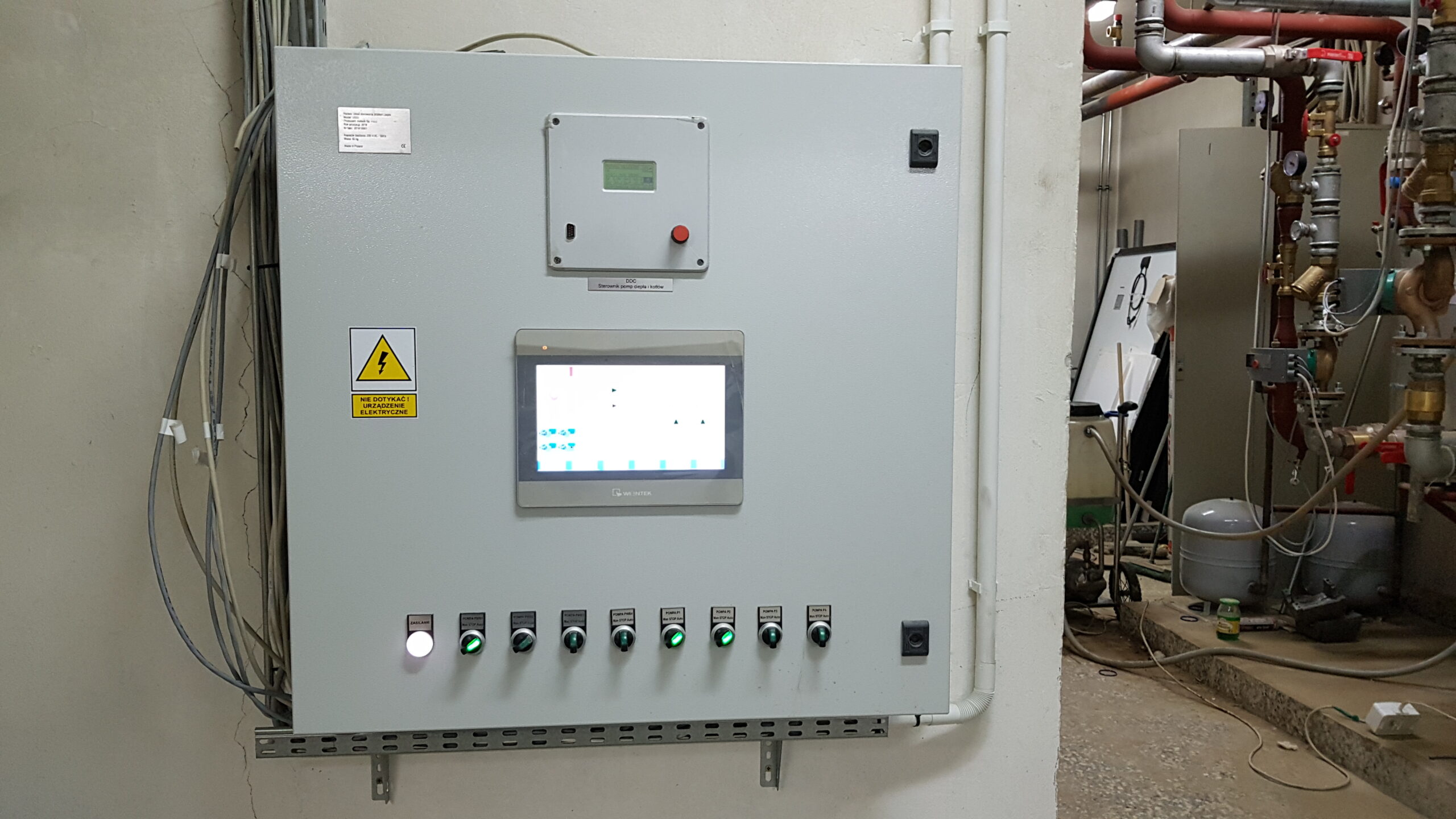

- Montaż szafy sterowniczej
- Montaż, konfiguracja i rozruch układu na obiekcie
- Zdalny dostęp do aplikacji z wykorzystaniem bezpiecznego połączenia VPN z poziomu komputerów PC i urządzeń z systemem Android
Automatykę wykonaliśmy na zlecenie firmy Gazuno.
Galeria
